引言
|
在追求更轻、更强、更环保材料性能的永恒征程中，航空航天、人形机器人、生物医疗及高端装备制造等领域正迎来一场静默却深刻的变革。
这场变革的核心，是名为“碳纤维增强聚醚醚酮（PEEK）预浸料”的热塑性复合材料。
它不仅是材料的迭代升级，更预示着制造范式的颠覆性跃迁，正重塑未来飞行器与交通工具的 “筋骨”，为下一代装备的性能突破奠定基础。
01｜PEEK: 高端热塑性复合材料领域的核心候选材料
聚醚醚酮（PEEK）是高性能热塑性工程塑料的典型代表。其分子主链由苯环、醚键与酮键交替构成，刚性与柔性交替的分子构型使其兼具优异的耐热性、力学刚度和加工柔韧性，同时赋予材料出色的耐化学腐蚀性和尺寸稳定性。
ZYPEEK高性能特种工程塑料性能概览
| 性能类别 | 性能类别 |
|---|---|
| 耐磨/自润滑 | 宽温域的适应性 |
| 机械性能 | 高纯度/批次稳定 |
| 生物相容性 | 稳定的电学性能 |
| 易于加工 | 尺寸稳定性 |
| 耐化学腐蚀性 | 耐水解性 |
这些综合性能优势，使PEEK成为高端复合材料领域理想的树脂基体选择。
| 性能类别 | 具体参数及特性 | 核心优势 / 应用场景 |
|---|---|---|
| 耐高温性能 | 长期使用温度高达 250℃[1] | 适用于航空发动机周边部件、高速飞行器蒙皮等极端高温环境 |
| 力学性能 | 拉伸强度 93-100MPa，弯曲模量 3.6-4.1GPa[1]，断裂伸长率 50-150% | 具备高强度、高刚度和良好抗蠕变性，可用于主承力结构[2,3] |
| 化学惰性 | 耐受多种溶剂，在pH 值 2-12 范围内稳定，耐水解性能突出 | 适应复杂化学环境，长期使用稳定性强 |
| 天生阻燃 | 极限氧指数（LOI）达 35%，符合航空阻燃标准（如 FAR 25.853），燃烧时低烟、低毒[1，4] | 适用于严苛的航空安全要求，火灾风险低 |
| 摩擦耐磨性能 | 摩擦系数 0.3-0.4，磨损率低于5×10⁻⁶mm³/N・m，自润滑性好 | 耐磨耗、易润滑，适用于高摩擦工况部件 |
聚醚醚酮核心性能一览表
02｜破茧重生：热塑性复合材料的崛起
随着高端制造对材料可回收性和工艺效率要求的提升，以聚醚醚酮（PEEK）为代表的热塑性复合材料正在成为传统材料的革新力量。
长期以来，热固性环氧/碳纤维体系和航空铝合金是航空航天领域的主流选择，但它们分别面临不可回收、加工能耗高以及密度大、耐温性不足的固有限制。
 碳纤维复合材料环形制品 |  碳纤维材料卷材 |
聚醚醚酮(PEEK)，以其革命性的物理可逆加工特性脱颖而出，通过加热熔融、冷却结晶即可完成成型，无需发生不可逆化学反应，从而赋予材料卓越的可回收性与可重复加工能力。
这不仅大幅提升了生产效率和可持续性，更结合了UL94 V-0级阻燃、耐腐蚀性、低吸湿率（<0.5%）以及出色的抗冲击性能，构建了轻量化、耐久性与环境适应性俱佳的材料体系。
采用连续碳纤维增强的PEEK（CF/PEEK）预浸料，可充分发挥纤维与树脂的协同效应，是实现结构轻量化与高性能化的关键材料。
以下为 PEEK 碳纤维复材与传统材料的核心性能对比：
|
图表1 关键性能雷达图对比，
展示了三种材料截止在2024年，在六个关键维度的差异[6-8]。
| 性能 指标 | 铝合金 (2024系列) | T800级热固性碳纤维复材(环氧树脂基) | T800级PEEK/CF预浸料 | 优势解读 |
|---|---|---|---|---|
| 密度 (g/cm³)[5,7] | 2.78 | 1.55-1.60 | 1.50-1.55 | 可实现 轻量化 |
| 比强度 (MPa/ (g/cm³))[5,6] | ~130 | ~400 | 800-1000+[9] | 强度重量比高，减重增效显著 |
| 长期 耐热 温度 (°C)[2,6] | ~150 | ~180 | ~250 | 耐热性佳，适用于更高温环境 |
| 制造 周期 | 短 （但依赖机械加工） | 长 （数小时固化） | 短 （分钟级成型） | 生产效率显著，大幅降低成本 |
| 可回 收性 | 易回收 | 难回收，常填埋 | 可物理回收再利用[10] | 三种材料中唯一具备良好可回收利用性 |
| 抗冲 击性 | 良 | 脆性 相对较高 | 优异 | 耐撞击性能佳，提升安全性 |
| 拉伸 强度（MPa） | 400-460 | 2200-2400 | 2600-2700 | 力学性能更高，适用于高载荷工况下承力结构件 |
图表2：量化数据对比表
通过以上数据可以清晰看出，PEEK基复合材料在可回收性、最大工作温度、阻燃性、工艺效率和力学性能等方面形成了显著优势。
这一突破不仅源于PEEK本身的优异性能，也体现了其通过分子结构设计灵活平衡耐温性、力学性能与加工窗口的能力，从而为从苛刻的航空航天到精密的医疗植入等不同应用场景提供了高性能解决方案。
03｜碳纤维增强PEEK预浸料：塑造机器人“筋骨”
在人形机器人轻量化与高性能化的浪潮中，碳纤维增强聚醚醚酮（CF/PEEK）预浸料正成为实现“骨骼”与“关节”系统革新的关键材料。相较于纯PEEK，CF/PEEK通过高性能碳纤维的引入，在保留PEEK耐高温、耐化学腐蚀、自润滑与可回收等本征优势的基础上，实现了力学性能的跨越式提升。
在机器人领域，CF/PEEK预浸料的独特价值主要体现在：
| 性能优势 | 核心原理 | 机器人领域的应用价值 |
|---|---|---|
| 高比强度 | 显著减重（30%-50%），力学性能超越金属[5,6] | 替代铝合金/钛合金，用于主承力骨架、关节臂，有效提升机器人负载能力与续航里程 |
| 抗疲劳与抗蠕变性 | 动态载荷下尺寸稳定，耐用性远超普通塑料 | 保障关节长期高频运动的可靠性与寿命，降低全生命周期运维成本 |
| 可设计与可一体成型 | 直接成型复杂构件，实现结构功能一体化 | 用于拓扑优化的轻量化关节模组与机身，提升设计自由度，减少装配工序，缩短生产周期 |
然而，尽管CF/PEEK预浸料优势显著，其大规模应用仍面临一系列挑战：
 连续材料加工设备 |
首先，成本居高不下仍是核心制约因素。
PEEK树脂本身价格昂贵，叠加高性能碳纤维及预浸料制备工艺，导致最终材料成本远高于传统金属与工程塑料。
尽管长期来看规模化生产有望降低成本，但在当前机器人产业降本诉求强烈的背景下，高昂的初始成本限制了其在消费级或大规模商用机器人中的普及[11]。
其次，加工工艺复杂，技术要求高。
CF/PEEK预浸料需在高温高压下成型（通常超过380℃），对模具设计、温度场均匀性、压力控制及冷却工艺均有严苛要求。
此外，层间结合强度、纤维取向控制及残余应力的管理，均直接影响构件最终性能与一致性，对生产企业的工艺积累与设备水平提出了较高门槛。
第三，长期环境耐久性数据仍需积累。
虽然PEEK本身具有出色的耐化学性与耐水解性，但碳纤维与PEEK基体在复杂交变应力、湿热耦合、紫外线长期照射等真实服役环境下的界面老化行为、性能演变规律尚未完全明确。
尤其是在人形机器人预期长达数年甚至十年的使用寿命内，其长期可靠性仍需更多实际场景下的验证数据支撑。
最后，供应链成熟度与标准化不足。
国内CF/PEEK预浸料产业仍处于发展初期，从原材料一致性、预浸料质量稳定性到性能测试标准，尚未形成统一、完善的体系。
这导致不同批次材料性能可能存在波动，增加了下游用户的设计与工艺调试难度，也影响了其在高端、高可靠性场景中的推广速度。
 人形机器人应用示意一 |  人形机器人应用示意二 |
04｜碳纤维增强PEEK预浸料：航空航天破局关键点
碳纤维增强聚醚醚酮（CF/PEEK）预浸料，作为高性能热塑性复合材料的代表，正站在高端装备制造业轻量化、高性能化变革的潮头。其发展之路，既充满了巨大的战略机遇，也面临着严峻的现实挑战。
CF/PEEK预浸料的机遇首先源于其无可替代的综合性能。它有效结合了碳纤维的高比强度、高比模量和PEEK树脂的耐高温、高韧性、耐腐蚀及可回收性。这种组合带来了革命性的优势：相较于传统金属材料，可实现高达60%的减重，同时比强度超出金属5倍以上[2,6]，极大提升了装备的能效与性能极限。
 航空器应用示意 |  生产过程监测仪表 |
在航空航天领域，CF/PEEK的应用正从次级结构向主承力结构拓展。国际航空制造企业已在机身壁板、机翼前缘等部件上完成了CF/PEEK复合材料的验证，其应用范围正延伸至电动垂直起降飞行器（eVTOL）、新能源汽车、高端医疗设备等新兴领域，市场需求持续增长。
然而，机遇的背后是必须直面的挑战，对我国产业而言尤为突出：
| 挑战维度 | 核心瓶颈 | 具体表现与影响 |
|---|---|---|
| 技术壁垒与供应链风险 | 核心技术与专利由国际巨头掌控 | 关键树脂配方、预浸料工艺等受专利保护，制约国内自主发展[13] |
| 产业链基础薄弱 | 各环节成熟度不足 | 上游高性能PEEK树脂合成需持续提升；中游预浸料制备工艺稳定性有待加强；下游缺乏系统数据库与设计-制造-验证体系 |
| 成本与规模化难题 | 成本高昂，难以大规模应用 | 核心原料价高，工艺需高温高压设备，导致成品价格远超传统材料 |
破挑战即是抓住机遇的关键。
首先，必须加速核心技术攻关，实现从PEEK树脂合成到预浸料制备的全链条自主可控。
其次，应推动产学研用结合，建立国家级的材料数据库、测试标准和示范应用项目，加速技术迭代与验证。
最后，通过扩大产能和优化工艺来降低成本，逐步开拓更广阔的市场应用。
05｜中研股份：从树脂源头到预浸料成品的全链条自主突破
面对上述人工智能与航空航天的挑战，中研股份凭借在PEEK领域的长期深耕，构建了从树脂合成到预浸料制备的完整技术体系。
5.1｜源头优势
PEEK树脂合成与超细粉研磨工艺。 中研股份是集聚醚醚酮（PEEK）研发、生产、销售为一体的高新技术企业。经过二十余年自主研发，公司在PEEK合成、提纯、复合增强的理论和技术方面实现了多项创新和突破，掌握了包括关键原料选择、关键过程控制、关键设备设计、关键工艺优化、关键指标监测的全流程全国产化PEEK生产能力。
 研发实验室 |  生产环境与过程管理 |  研发与检测工作 |
 生产车间 |  材料生产设备 |  仓储与供应保障 |
 生产环境检查 |  树脂生产设备 |  连续纤维加工 |
5.2｜超细粉制备方面
中研股份运用创新性的粉碎工艺制得不同目数的PEEK纯树脂超细粉系列产品。330UPF系列细粉提供多种粒径规格（650目-1250目），具有高流动性，粒径均匀、分布窄。超细粉微观结构保持良好，为预浸料制备过程中的树脂均匀分散、纤维充分浸润及低孔隙率控制提供了关键保障。

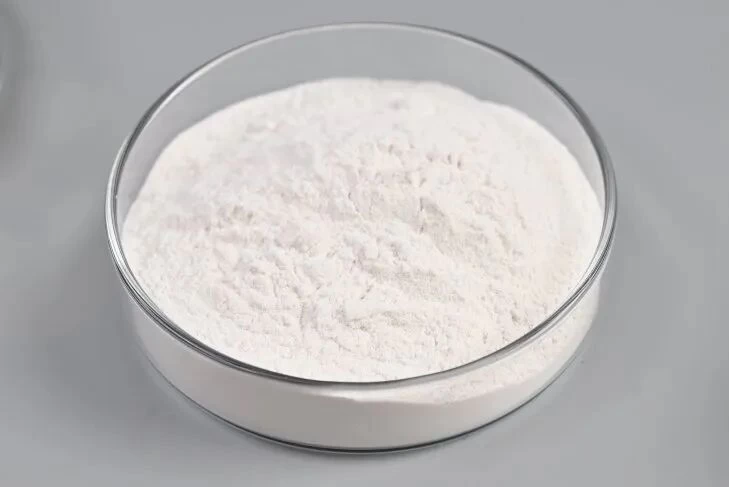

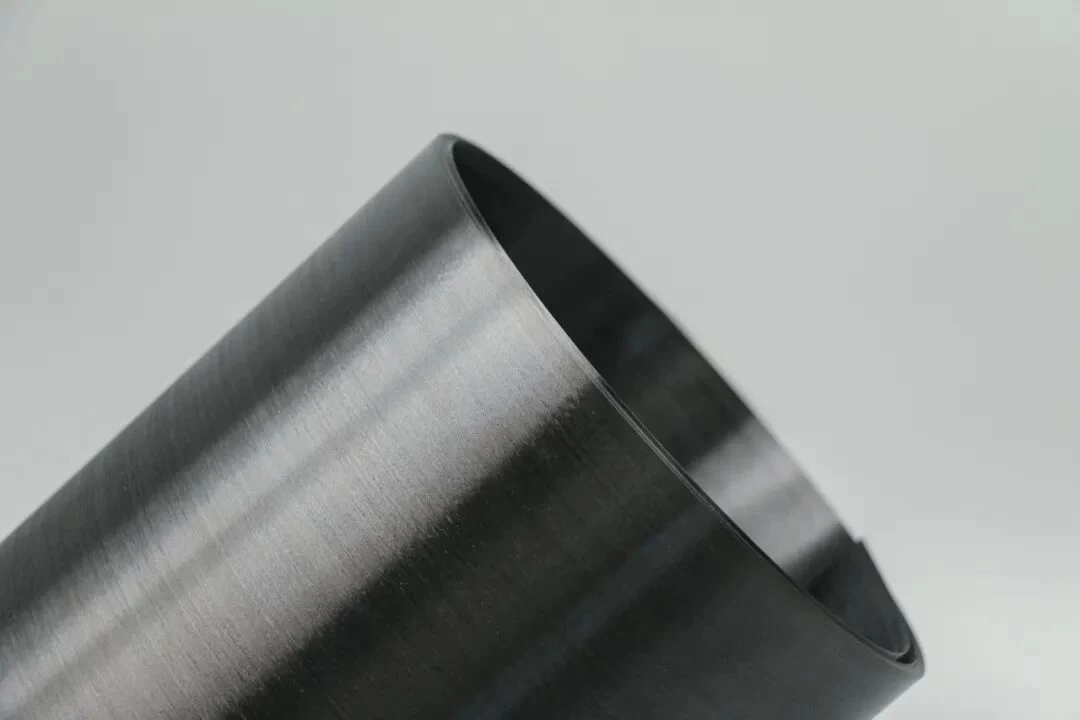

 PEEK纯树脂超细粉 |  CF/PEEK预浸料单向带 |
5.3｜产品成果
高性能CF/PEEK预浸料： 依托自主PEEK树脂与超细粉工艺优势，中研股份采用连续碳纤水性悬浮液浸渍工艺，自行开发低助剂水性悬浮液配方，无有机溶剂、无污染、绿色环保、低助剂残留。
通过水性悬浮液配方的高分散性、高浸润性均匀浸渍纤维丝束，提高预浸料力学性能；低助剂含量进一步减少助剂残留，降低产品孔隙率、保证层间结合性能，满足热塑性预浸料后续焊接工艺要求。
中研股份CF/PEEK预浸料
中研股份CF/PEEK预浸料覆盖T700、T800等多个碳纤维牌号。以T800级产品为例，关键性能指标如下：
| 测试项目 | 测试标准 | 测试 条件 | 单位 | T800级别PEEK预浸料 | |
|---|---|---|---|---|---|
| 物理性能 | |||||
| 树脂熔点 | ISO 11357 | - | ℃ | 343 | |
| 玻璃化转变温度 | ISO 11357 | 起始Onset | ℃ | 143 | |
| 树脂含量 | ASTM D3171 | RT | wt% | 31-36 | |
| 纤维面密度 | ASTM D3171 | RT | gsm | 143-145 | |
| 幅宽 | - | RT | mm | 6.35-300 | |
| 单向带厚度 | - | RT | mm | 0.15 | |
| 机械性能 | |||||
| 0°拉伸强度 | ASTM D3039 | RT | MPa | 2700 | |
| 0°拉伸模量 | ASTM D3039 | RT | GPa | 166 | |
| 0°弯曲强度 | ASTM D7264 | RT | MPa | 1400 | |
| 0°弯曲模量 | ASTM D7264 | RT | GPa | 160 | |
| 0°压缩强度 | ASTM D6641 | RT | MPa | 1300 | |
| 0°压缩模量 | ASTM D6641 | RT | GPa | 150 | |
| 短梁层间剪切 | ASTM D2344 | RT | MPa | 120 | |
上述表格数据为中研股份预浸料典型值
采用上述工艺开发的预浸料无多余纱毛、分缝现象，纤维分布均匀，符合模压成型以及AFP/ATL预浸料窄带分切要求，适配AFP/ATL、模压、焊接等多种工艺。
在预浸料生产过程中，中研股份精准控制退浆温度、浸润时间、浆液浓度、树脂含量、熔融温度、运行速度、模具定型、牵引收卷等全流程参数，具有良好的工艺稳定性，保证产品批次一致性。
竞争优势的闭环逻辑：
中研股份从PEEK树脂合成源头把控材料品质，以先进的超细粉研磨工艺保障树脂的超微粉粒径均匀性与分散性，进而确保预浸料制备过程中树脂对碳纤维的充分浸润与优异界面结合性能。
这一“树脂合成→超细粉研磨→预浸料制备”的全链条自主可控能力，使中研股份CF/PEEK预浸料在成品性能稳定性与材料兼容性方面形成了显著的差异化竞争优势——产品批次间性能波动小、与多种碳纤维及下游工艺适配性强，能够有效满足高端制造领域对材料一致性与可靠性的严苛要求。
06｜从材料突破到产业重塑：PEEK预浸料驱动的制造变革与未来图景
碳纤维增强PEEK预浸料的产业化进程，正在将材料性能优势转化为现实的工程价值。
在人形机器人领域，CF/PEEK预浸料的高比强度与抗疲劳特性，使其成为替代传统金属骨骼的理想方案；
在航空航天领域，其耐高温、可回收及快速成型能力，则为下一代飞行器的轻量化与可持续制造提供了关键支撑。
两大应用场景的共同指向，是高端制造业对“更轻、更强、更可持续”材料的本质需求——这正是PEEK基复合材料不可替代的价值锚点。
 民用飞机应用示意 |  航天器应用示意 |
中研股份的全链条自主能力，恰好处在这一价值链条的核心枢纽。向上，公司掌控PEEK树脂合成与超细粉研磨的关键技术，从源头保障材料品质与批次稳定性；向下，公司将树脂优势延伸至预浸料制备环节，以稳定的产品性能和优异的材料兼容性对接终端应用的严苛要求。
这种“树脂+工艺”的双轮驱动模式，使中研股份不仅具备了高性能CF/PEEK预浸料的稳定供货能力，更构建了从材料设计到应用验证的快速响应闭环——当客户在机器人关节疲劳寿命、航空结构件耐湿热老化等具体场景中提出差异化需求时，中研股份能够从树脂改性、粉体调控到预浸料工艺适配进行全链路协同优化。
放眼未来，PEEK预浸料的战略价值将随着两大趋势而持续放大。
其一，人形机器人产业正从实验室走向规模化商用，对轻量化结构材料的成本与一致性要求将呈指数级上升，这要求材料供应商同时具备源头成本控制能力与大规模交付的质量稳定性——这正是以树脂合成起家的中研股份的天然优势所在。
其二，全球航空业对碳排放的约束日趋严格，热塑性复合材料可回收、可快速成型的特性，契合了航空制造业对循环经济与高效生产的双重诉求，产业化窗口正在加速打开。
总结
可以预见，随着国产PEEK产能的持续释放、工艺经验的不断积累以及行业标准体系的逐步完善，CF/PEEK预浸料的综合竞争力将进一步提升。从当前“关键部件”的试点应用，到未来“系统骨架”的规模化普及，这场由PEEK预浸料驱动的材料变革，正在推动高端装备制造业向高性能、可持续的循环经济模式深度转型——不仅是材料的迭代，更是制造逻辑的重构。
中研股份将以从树脂源头到预浸料成品的全链条能力，持续参与并推动这一进程，为下一代智能装备与绿色飞行器的规模化落地提供坚实且自主可控的材料底座。
参考文献
[1] Victrex plc. PEEK Polymer Technical Data Sheet (Grade: 150G)[R]. Lancashire: Victrex Technology Centre, 2022: 8-12.
[2] 王成博，查萌，张代军，等. 连续碳纤维增强聚芳醚酮热塑性复合材料在航空领域的研究及应用进展[J]. 复合材料学报，2025.
[3] 顾洋洋，姚佳楠，王力风，等. 聚芳醚酮树脂基体特性对复合材料界面性能和层间性能的影响[J]. 复合材料学报，2023.
[4] 顾洋洋,张金栋,刘刚,等.聚芳醚酮(PAEK)树脂熔体黏度及冲击能量对其复合材料冲击损伤行为的影响[J].复合材料学报,2023,40(10):5641-5653.DOI:10.13801/j.cnki.fhclxb.20221228.003.
[5] T/CIET 1048—2025，连续碳纤维增强聚芳醚酮单向带预浸料[S].
[6] 刘延宽, 顾子琛, 王志平. 连续纤维增强热塑性预浸料制备工艺与发展趋势[J]. 中国塑料, 2022, 36(2): 172.
[7] 熊柏青, 闫宏伟, 张永安, 等. 我国航空铝合金产业发展战略研究[J]. 中国工程科学, 2023, 25(1): 88-95.
[8] 包建文, 钟翔屿, 张代军, 等. 国产高强中模碳纤维及其增强高韧性树脂基复合材料研究进展[J]. 材料工程, 2020, 48(8): 33-48.
[9] Toray Industries, Inc. TORAYCA® T700 Carbon Fiber Reinforced PEEK Composite Data Sheet[R]. Tokyo: Toray Corporate Center, 2022: 15-18.
[10] Netherlands Aerospace Centre (NLR). Recycling Technologies for Thermoplastic Composites: White Paper[R]. Amsterdam: NLR Research Institute, 2023: 23-27.
[11] MarketsandMarkets Research Pvt. Ltd. Global Polyether Ether Ketone (PEEK) Market - Forecasts from 2023 to 2028[R]. Pune: MarketsandMarkets Analytics, 2023: 45-51.
[12] 罗云烽, 姚佳楠. 高性能热塑性复合材料在民用航空领域中的应用航空制造技术, 2021, 64(16): 93-102.
[13] Victrex plc. 2023 Annual Report on Intellectual Property & Innovation of PAEK Resins[R]. Lancashire: Victrex Technology Centre, 2023: 19-24.
[14] Clean Sky 2 Joint Undertaking. TAPAS 2 Project: Final Summary on 5m-class Thermoplastic Fuselage Panel[R]. Brussels: European Commission Research Directorate, 2024: 57-62.
[15] Airbus SE. Sustainability Report 2023: Advanced Materials & Lightweighting Strategies for Commercial Aircraft[R]. Toulouse: Airbus Group Communications, 2023: 89-94.
[16] 方芳. 浅析民用飞机的结构安定性分析概念[J]. 民用飞机设计与研究, 2022 (4): 96-99.
[17] 张建刚, 何康乐, 金鑫. 飞机方案设计阶段机动载荷快速计算方法研究[J]. 力学与实践, 2020, 42(6): 726-730.
[18] 张国庆, 滕超逸. 航空航天先进结构材料技术现状及发展趋势[J]. Journal of Aeronautical Materials, 2024, 44(2).
[19] 黄光杰, 张泽娟, 王运雷, 等. 国内LY12与国外2024铝合金板材的组织与力学性能[J]. 材料热处理学报, 2014, 35(S1): 160-165.
特别提醒：本文旨在探讨行业前沿技术动态，不作为广告或商业用途，数据及观点仅供参考。文中所涉PAEK及预浸料方向为公司重点关注领域，具体项目规划以官方披露为准。欢迎对高性能材料应用有共同兴趣的伙伴与我们联系，共探合作可能。
相关阅读
关于中研股份
中研股份（股票代码688716）是国内聚醚醚酮A股上市企业，在聚合物技术、成型工艺及应用解决方案领域拥有近二十年精深的专业积淀。从国内聚醚醚酮材料产业化的首次突破到如今的全球规模供应，我们持续推进高性能聚醚醚酮牌号、型材及工程部件的创新，推动关键产业转型升级。我们以创新性的产品组合，为汽车、电子电气、能源电力、医疗器械、航空航天、机器人及低空经济等领域多家客户提供支持——持续提供可靠、可持续且面向未来的解决方案，应对全球更严苛的材料挑战。
